Hogyan kell helyesen megmérni és meghatározni a szükséges tömlőbilincs méretét?

Ipari, autóipari, mezőgazdasági és akár mindennapi háztartási alkalmazásokban, tömlőbilincs (más néven tömlőtekercsek vagy bilincsek) olyan alapvető alkatrészek, amelyek biztosítják a folyadék- vagy gázátviteli rendszerek tömített, biztonságos és megbízható működését. Sok szivárgás és hiba azonban gyakran nem megfelelő tömlőbilincs méretválasztás.

Miért fontos a pontos mérés?

A tömlőbilincs méretének megválasztásának alapelve az, hogy a szükséges átmérő a bilincs minimális és maximális szorítási tartományán belül legyen, ideális esetben ennek a tartománynak a közepén.

Túl kicsi: A bilincset nem lehet felszerelni vagy meghúzni, ami a telepítés meghibásodásához vezet.

Túl nagy: Még a határig meghúzott bilincs sem tud elegendő radiális nyomást biztosítani, ami rossz tömítést, rendszernyomás-szivárgást vagy tömlőleválást eredményez.

Túl szoros vagy laza: Még ha rögzíteni is tud, befolyásolja a szorító nyomatékát és a szorítóerő egyenletességét, ami lokális tömlőkárosodást vagy hosszú távú feszültségkiesést okozhat.

A tömlőbilincs méretének helyes mérési lépései: A szükséges tömlőbilincs méretének meghatározásához meg kell mérni a „beszerelt tömlő” külső átmérőjét (O.D.). Kérjük, vegye figyelembe, hogy a mérendő tárgy a szerelvényre vagy csőre szerelt tömlő.

1. lépés: Mérje meg a telepített tömlő külső átmérőjét (O.D.).

Ez a legdöntőbb lépés.

Szükséges eszközök: Használjon nagy pontosságú nóniuszos tolómérőt vagy mérőszalagot (nagy átmérőjű tömlőkhöz).

A tömlő felszerelése: Teljesen illessze be a tömlőt (például gumitömlőt, szilikontömlőt) a rögzítendő idom, szerelvény vagy cső éles részébe.

Pontos mérés: Mérje meg a tömlő külső átmérőjét azon a helyen, ahol már fel van szerelve a szerelvényre, és készen áll a tömlőbilincsre.

Fontos megjegyzés: A tömlő külső átmérője kitágul, miután felhelyezték a szerelvényre. Ez a kiterjesztett átmérő az a tényleges méret, amelyet a tömlőbilincsnek rögzítenie kell. Soha ne mérje csak a tömlő külső átmérőjét, ha nem szerelt állapotban van.

Átlagos mérés: Javasoljuk, hogy a kerület két, egymásra merőleges pontján mérje meg az átmérőt, és vegyen az átlagot az enyhe elliptikus torzítás kiküszöbölésére.

Második lépés: Kiválasztás és illesztés – A tömlőbilincs-tartomány összehangolása

A pontos "beépített tömlő külső átmérőjének" meghatározása után a következő lépés a tömlőbilincs specifikációinak megfeleltetése.

A termékskála azonosítása: A professzionális tömlőbilincs termékeken megjelenik a "minimális szorító átmérő" és a "maximális szorító átmérő".

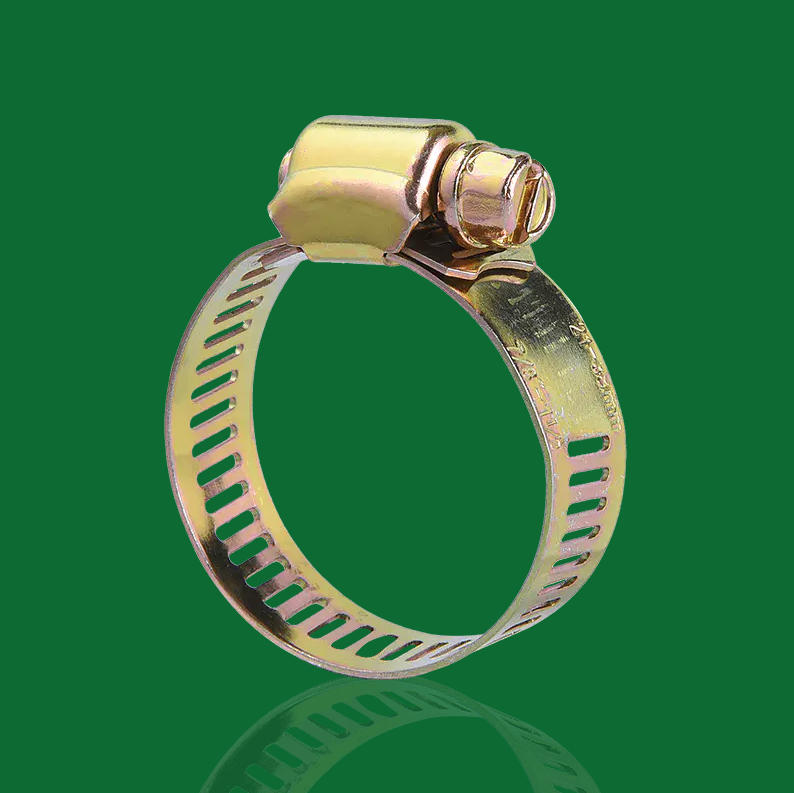

Például: A csigahajtómű tömlőbilincsének specifikációja 20–32 mm lehet.

Illesztési elv: Győződjön meg arról, hogy a telepített tömlő külső átmérője, amelyet mért, a kiválasztott tömlőbilincs-specifikációs tartomány középső harmadába esik.

Ha a mért átmérő 25 mm, akkor a 20-32 mm-es bilincs ideális, mert középre esik, így elegendő beállítási mozgástér marad.

Speciális kiválasztás: figyelembe véve az alkalmazási környezetet és a tömlőbilincs típusát

A pontos méretmérés mellett helyes tömlőbilincs A kiválasztáshoz az adott alkalmazási környezetet és teljesítménykövetelményeket is figyelembe kell venni a legmegfelelőbb tömlőbilincs típusának meghatározásához:

Magas nyomású vagy nagy vibrációjú környezet:

Leírás: Ha a tömlőcsatlakozásnak nagy belső nyomásnak kell ellenállnia, vagy a rendszer gyakori mechanikai vibrációt tapasztal.

Javasolt tömlőbilincs típus: T-csavaros típusú tömlőbilincseket érdemes választani, mert nagyobb és egyenletesebb szorítóerőt biztosítanak, biztosítva a megbízható csatlakozást.

Drasztikus hőmérséklet-ingadozású környezetek:

Leírás: A rendszer üzemi hőmérsékletének nagy ingadozása jelentős hőtágulást és a tömlő összehúzódását okozhatja, ami befolyásolja a tömítőképességét.

Javasolt tömlőbilincs típus: Az állandó erejű tömlőbilincsek használata javasolt. Ezek a bilincsek a beépített rugós mechanizmus révén automatikusan kompenzálják az átmérőváltozásokat, állandó szorítóerőt tartanak fenn a teljes hőmérsékleti tartományban, és megakadályozzák a szivárgást.

Nagy korrózióállóságot igénylő környezetek:

Leírás: Alkalmazható korrozív környezetre, például nedves, sópermet, tengeri környezetre vagy vegyi közeggel való érintkezésre.

Javasolt tömlőbilincs típus: 316 rozsdamentes acél tömlőbilincset kell használni. A legmagasabb szintű korrózióállóságot biztosítják, biztosítva, hogy a csatlakozás megőrizze szerkezeti integritását és működését zord körülmények között is.

A tömlőbilincs méretének megfelelő megválasztása a sarokköve annak, hogy folyadékrendszere szivárgásmentesen és biztonságosan működjön. Ha bármilyen kérdése van a tömlőbilincs specifikációival kapcsolatban, vagy testreszabott megoldásokra van szüksége, kérjük, forduljon professzionális tömlőbilincs műszaki csapatunkhoz.
