Hogyan lehet meghúzni a tömlőbilincset?

Tömlőbilincsek döntő fontosságú rögzítők, széles körben használják a tömlők és a csőszerelvények csatlakoztatására a szivárgások megelőzésére, különösen az autóipari csövekben, a vízszivattyúkban, a ventilátorokban és a hidraulikus rendszerekben. A megfelelően meghúzódó tömlőbilincsek elengedhetetlenek a rendszer megbízhatóságához és biztonságához.

A tömlőbilincs típusának megértése

A meghúzás megkezdése előtt először meg kell határoznia, hogy mely típusú típusú tömlőbilincs használsz. A piacon elérhető általános típusok a következők:

• Féregmeghajtó tömlőbilincsek (például amerikai és német stílusok):
  • Az amerikai tömlőbilincseket (például azokat, amelyeket kínálunk, amelyek átmenő lyukú eljárást használunk) a torziós és nyomásállóságuk, a kiegyensúlyozott nyomaték és a biztonságos reteszelés jellemzi. Meghúzzák egy fémcsavarral, amely a fogakat egy fém szalagon hajtja.

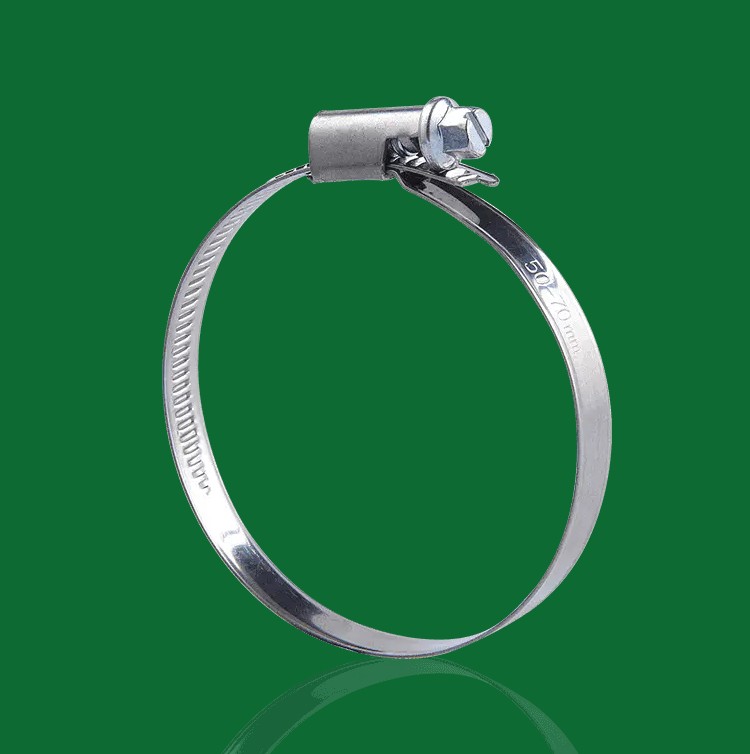

  • A német tömlőbilincsek általában nagyobb szakítószilárdsággal rendelkeznek, és pontosabban gyártják őket.


• Rugóval töltött csőbilincsek: Ezeknek általában egy előre beállított szorítóerővel rendelkeznek, és olyan környezetben használják, ahol nagy hőmérsékleti ingadozások vannak, kiküszöbölve a kézi meghúzás szükségességét.

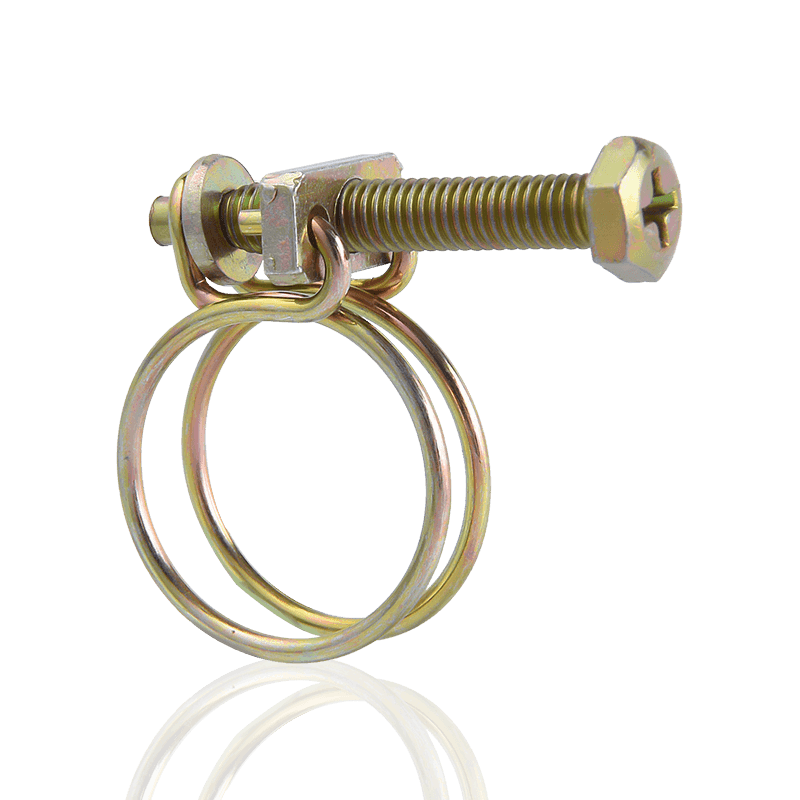

• Huzalbilincsek: Ezek elsősorban két acélhuzalból állnak, és anya vagy speciális szerszám segítségével meghúzzák.



A kézi meghúzást igénylő féregmeghajtó tömlőbilincsekhez a helyes eljárás ismerete kulcsfontosságú.

Lépések a tömlőbilincsek megfelelő telepítéséhez és meghúzásához

A megfelelő telepítési helyzet és a megfelelő nyomaték két kulcsfontosságú elem a tömlőbilincsek optimális teljesítményének biztosítása érdekében.

1. Helyezze el a tömlőbilincset

Teljesen helyezze be a tömlőt a szerelvényre, ügyelve arra, hogy a megfelelő munkahelyzetben legyen. Ezután helyezze el a tömlőbilincs A tömlő felett, a tömlő azon részén, amely teljesen lefedi a felszerelést. Az ideális helyzet kb. 6 mm (1/4 hüvelyk) a tömlő végétől, elkerülve a bordákat vagy a tömlő végén lévő bordákat vagy fúpokat annak biztosítása érdekében, hogy a szorító erőt a szerelvény tényleges területére alkalmazzák.

2. Kezdeti meghúzás

Használjon megfelelő szerszámot (általában egy csavarhúzó vagy aljzatkulcs) a fémcsavar kezdeti meghúzásához. Húzza meg a tömlőbilincset csak annyira, hogy tartsa a helyén, és hagyja, hogy kézzel vagy szerszámmal beállítsuk.

3. A megfelelő nyomaték alkalmazása

Ez a legkritikusabb lépés. A tömlőbilincs meghúzásához szükséges nyomatéknak megfelelőnek kell lennie:

Túl laza: Ez szivárgásokat okozhat, különösen a nagynyomású vagy rezgő környezetben.

Túlzás: Károsíthatja a tömlőt, lefejezheti a tömlőanyagot, vagy megszakíthatja a fém sávot vagy a csavarot (például az amerikai stílusú tömlőbilincs acél sávja erős feszültség alatt törhet az üreges bélyegző folyamat miatt).

Ajánlott művelet:

• Az ajánlott nyomatékértékekhez forduljon a tömlőbilincsek gyártójával (vagy olyan termékekkel kapcsolatban, mint például az amerikai stílusú tömlőbilincsek). A nyomatékértékek a tömlőbilincs (például rozsdamentes acél vagy szénacél), méretétől és tömlőjeitől függően változnak.


• Használjon nyomatékkulcsot a pontos meghúzáshoz. A legtöbb standard tömlőbilincs esetében az ajánlott nyomaték általában 2,5 N · m és 5 N · m között van.


• Ha nem áll rendelkezésre nyomatékkulccsa, húzza meg egyenletesen és fokozatosan, amíg a tömlőbilincs már nem fordul könnyen, de észrevehető deformáció vagy a tömlő anyagának duzzanása nélkül. A cél egy biztonságos, egyenletesen nyomott bilincs.



4. Végső ellenőrzés és visszavonás

A rendszer működésének ideje után (például a hőmérsékleti ciklus vagy a nyomás után) a tömlőbilincs kissé meglazulhat a tömlő anyag deformációja vagy összenyomása miatt. Javasoljuk, hogy ellenőrizze és visszautasítsa a kezdeti művelet után a hosszú távú szivárgásmentes teljesítmény biztosítása érdekében.

Fő tippek és megfontolások

• Szerszámválasztás: A megfelelő szerszámok használata elengedhetetlen. A féregmeghajtású tömlőbilincsekhez általában egy aljzatkulcs vagy lapos penge csavarhúzó szükséges.


• Anyagkompatibilitás: A korrózióálló alkalmazások, például a kémiai feldolgozás vagy a vízkezelés során rozsdamentes acélból készült tömlőbilincseket kell kiválasztani a tartóssághoz.


• Kerülje a keresztszálakat: A meghúzás során ügyeljen a csavar és a fém sáv közötti megfelelő elkötelezettségre, hogy elkerülje a keresztszálakat.



Megfelelő kiválasztás, telepítés és meghúzása tömlőbilincss nélkülözhetetlenek az ipari folyamatok, járművek vagy gépek megbízható működéséhez. Ha esztétikai szempontból kellemes, torziós ellenálló és nyomásálló tömlőcsatlakozókat keres, az amerikai stílusú tömlőbilincsek kiváló választás. $
