Mi a különbség az egy- és a dupla fülszorítók között?

Az egyfül bilincsek egy préselődő fület használnak a vékony falú vagy hajlékony csövek gyors és biztonságos tömítésére, míg a kettős fülbilincsek két fület használnak a nagyobb szorítóerő és a jobb stabilitás érdekében nagyobb vagy nagy nyomású alkalmazásoknál. A választás a cső átmérőjétől, anyagától, nyomásigényétől és a csatlakozás tartósságától függ.

Mi az egyfül bilincs?

Az egyfülű bilincs – más néven egyfülű bilincs vagy Oetiker-stílusú bilincs – egy rozsdamentes acél szalag egyetlen megemelt hurokkal vagy „füllel”, amelyet egy fogószerszámmal kell préselni. Amint a fül össze van nyomva, a szalag egyenletesen összehúzódik a tömlő vagy cső körül, állandó, szivárgásmentes tömítést hozva létre.

Ezeket a bilincseket általában autóipari hűtőrendszerekben, üzemanyag-vezetékekben, orvosi csövekben és vízvezetékekben használják, ahol korlátozott a hely, és előnyben részesítik az alacsony profilú csatlakozást. A kész bilincs szinte egy síkban helyezkedik el a tömlővel, így ideális szűk beépítéshez.

Tipikus specifikációk

• Átmérő tartomány: jellemzően 8 mm-től 32 mm-ig
• Sávszélesség: általában 7 mm-től 8 mm-ig
• Anyaga: 300-as sorozatú rozsdamentes acél a legtöbb szabványos változatban
• Telepítés: speciális fülszorító fogó vagy krimpelő szerszám szükséges

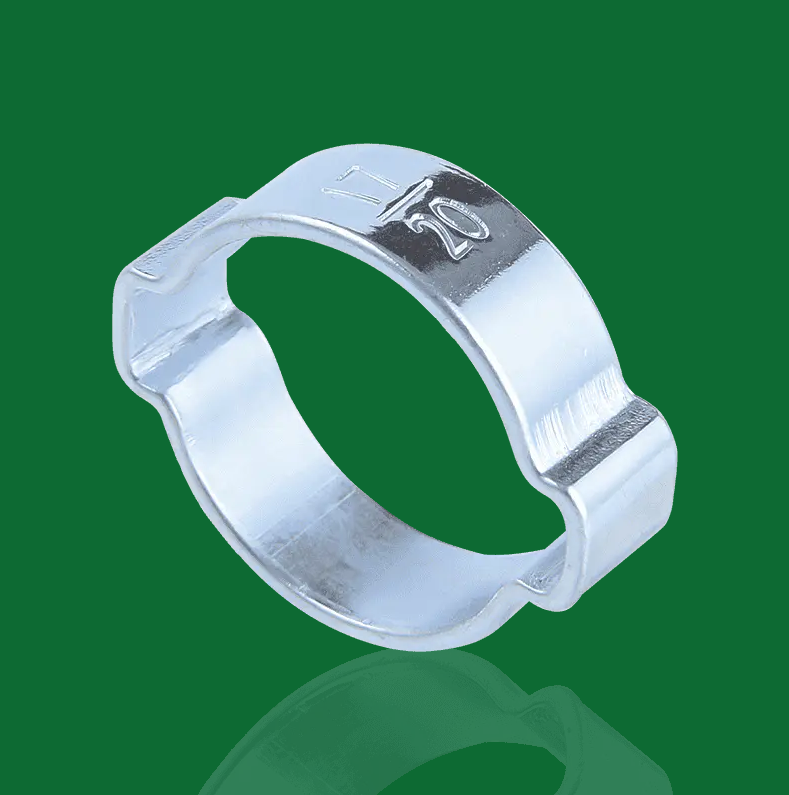

Mi az a Dupla fülszorító ?

A dupla fülszorító két felemelt fület tartalmaz szimmetrikusan a szalag mentén. A beszerelés során mindkét fül egyidejűleg vagy egymás után préselődik. A kétpontos összenyomás egyenletesebben osztja el a szorítóerőt szélesebb területen, ami különösen fontos nagyobb átmérőjű csövek vagy merevebb tömlőanyagok esetén.

A dupla füles bilincseket gyakran használják állandó sebességű (CV) tengelycsomó-alkalmazásokban, légcsatornákban és ipari tömlőszerelvényekben, ahol nagyobb nyomaték vagy rezgésállóság szükséges. Képesek kezelni olyan tömlőátmérőket, amelyek alkalmatlanok lennének egyetlen füles kialakításra.

Tipikus specifikációk

• Átmérő tartomány: jellemzően 20 mm és 80 mm között és azon túl
• Sávszélesség: általában 7 mm-től 13 mm-ig
• Anyaga: rozsdamentes acél vagy horganyzott szénacél
• Telepítés: szélespofás vagy kétfülű krimpelő szerszám szükséges

Egymás melletti összehasonlítás

Az alábbi táblázat összefoglalja az egy- és kétfülbilincsek közötti legfontosabb különbségeket a fő teljesítmény és alkalmazási tényezők között.

Hogyan különbözik a szorítóerő a két kivitel között

Ha egyetlen fülbilincset préselnek, a szalagban lévő összes feszültség egy pontból származik. A szalagot úgy kell megtervezni, hogy ezt a feszültséget egyenletesen továbbítsa a tömlő teljes kerületén. Ez megbízhatóan működik kisebb átmérőjű csöveknél (általában 25 mm alatt), ahol a szalag elég rövid ahhoz, hogy a nyomás egyenletes maradjon a teljes tömítés körül.

Nagyobb átmérőknél egyetlen feszítési pont egyenetlen tömítést eredményezhet – a szalag egyik oldala erősebben nyomódhat, mint a másik. A dupla fülbilincsek megoldják ezt a problémát azáltal, hogy a szorító hatást két szimmetrikus érintkezési pontra osztják, ami jelentősen csökkenti az egyenetlen nyomáseloszlás okozta szivárgás kockázatát. Körülbelül 30 mm-nél nagyobb átmérőjű alkalmazásokhoz általában a dupla füles kialakítás a megbízhatóbb választás.

Telepítési folyamat és szerszámozás

Mindkét bilincstípushoz külön préselő szerszám szükséges – a szabványos tömlőbilincs fogók nem biztosítanak megbízható tömítést. A szerszámok azonban pofák geometriájában különböznek.

Egyfülű bilincs beszerelése

1. Csúsztassa a nyitott bilincset a tömlőre, mielőtt csatlakoztatná a szerelvényt.
2. Tolja a tömlőt teljesen a szerelvényrúdra vagy a mellbimbóra.
3. Helyezze a fület a szerelvény rögzítőhornyának közepe fölé.
4. Nyomja össze teljesen a fület keskeny állkapcsos fogóval, amíg az állkapcsok be nem záródnak.
5. Győződjön meg arról, hogy a fül teljesen be van csukva, és nincs látható rés a lábak között.

Dupla fül bilincs felszerelése

1. Összeszerelés előtt csúsztassa a nyitott bilincset a tömlőre vagy a csomagtartóra.
2. Helyezze az alkatrészt teljesen a tengelyre vagy a szerelvényre.
3. Központosítsa a bilincset a tömítőajak vagy horony fölé.
4. Használjon széles állkapcsos vagy duplafülű préselő szerszámot mindkét fül egyidejű vagy egyenkénti összenyomásához.
5. Ellenőrizze, hogy mindkét fül teljesen préselve van-e, és a szalag simán illeszkedik a felülethez.

Az eltávolítás után egyik bilincstípust sem szabad újra felhasználni. A szalag levágása a megfelelő eltávolítási módszer; ha megpróbálja kifeszíteni vagy kihajlítani a görbült fület, az gyengíti a fémet és veszélyezteti a bilincs integritását.

Általános alkalmazási forgatókönyvek

Ahol a Single Ear Clamps Excel

• Gépjármű üzemanyag- és hűtőfolyadék vezetékek: kis átmérőjű tömlők (általában 8-16 mm), ahol minimális a távolság az alkatrészek között
• Orvosi és laboratóriumi csövek: tiszta, alacsony profilú tömítés szükséges szilikon vagy PVC csövekhez
• Lakossági vízvezetékek: 1/2" és 3/4" vízellátó vezetékeken használt PEX krimpgyűrűk (egyfülű kivitel)
• Készülék és HVAC vízelvezetés: kondenzvíz-elvezető tömlők, ahol alacsony nyomásról van szó

Hol Dupla fülszorítós Előnyben részesítettek

• CV tengelycsizma: a leggyakoribb kettős fül alkalmazása; a csizmák nagyok, rugalmasak, állandó forgásnak és hajlításnak vannak kitéve
• Turbófeltöltő és intercooler tömlők: nagyobb átmérőjű szilikon tömlők mérsékelt töltőnyomással
• Ipari pneumatikus és hidraulikus tömlők: ahol jelentős a vibráció vagy a hőciklus
• Mezőgazdasági és építőipari gépek: nagyobb tömlőszerelvények, amelyek zord kültéri körülményeknek vannak kitéve

Anyag- és korróziós szempontok

Mindkét bilincstípus rozsdamentes acélból (leggyakrabban 304-es vagy 316-os fokozatú) és horganyzott szénacélból áll rendelkezésre. Nedvességnek, sónak vagy vegyszereknek kitett alkalmazásokhoz, a rozsdamentes acél erősen ajánlott – a horganyzott változatok 12–24 hónapon belül korróziót mutathatnak kültéri vagy tengeri környezetben.

A 316-os rozsdamentes acél jobban ellenáll a kloridos környezetnek (például tengeri vagy tengerparti felhasználás), mint a gyakoribb 304-es minőség. A legtöbb általános autóipari és vízvezeték-alkalmazáshoz a 304 rozsdamentes acél megfelelő és szélesebb körben elérhető.

Hogyan válasszuk ki a megfelelő szorítót az alkalmazáshoz

A következő döntési pontok segítségével válasszon a két terv közül:

• A tömlő átmérője 25 mm alatt: jellemzően egyetlen fülbilincs is elegendő, és szűk helyeken könnyebben felszerelhető
• 30 mm feletti tömlőátmérő: válasszon kettős fülbilincset az egyenletesebb nyomáseloszlás érdekében
• Magas vibrációs környezet: a kettős fül jobb fáradtságállóságot biztosít a kiegyensúlyozott szorítóterhelésnek köszönhetően
• Nagyon korlátozott radiális hézag: az egyfül alsó, krimpelés utáni profiljára lehet szükség
• Merev vagy vastag falú tömlő anyaga: A kettős fülszorító biztosítja az anyag teljes összenyomásához szükséges nagyobb szorítóerőt
• OEM csere specifikáció: mindig egyezzen meg a gyártó által megadott bilincstípussal a megfelelő tömítési geometria megőrzése érdekében

Egy meglévő szerelvény bilincsének cseréjekor a legbiztonságosabb megközelítés az eredeti bilincs típusának, méretének és anyagának pontos egyezése. Eltérő kialakítású – akár illeszkedőnek látszó – kialakítása elégtelen tömítőerőt eredményezhet, vagy nem tud megfelelően illeszkedni a szerelvény rögzítőhornyára.
